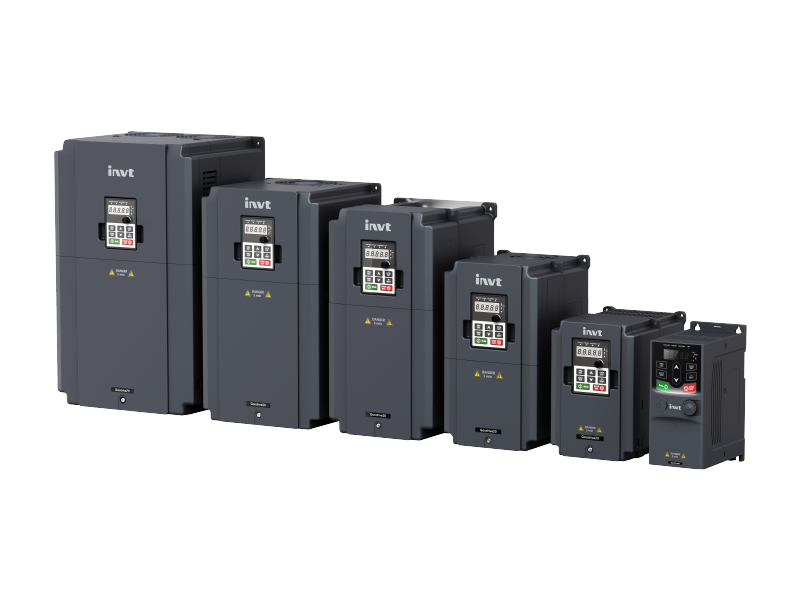

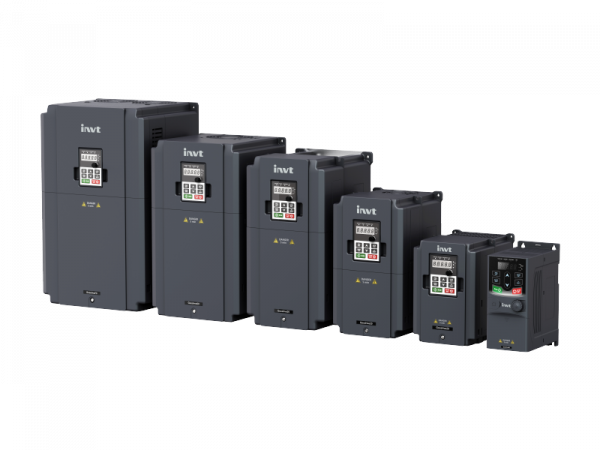

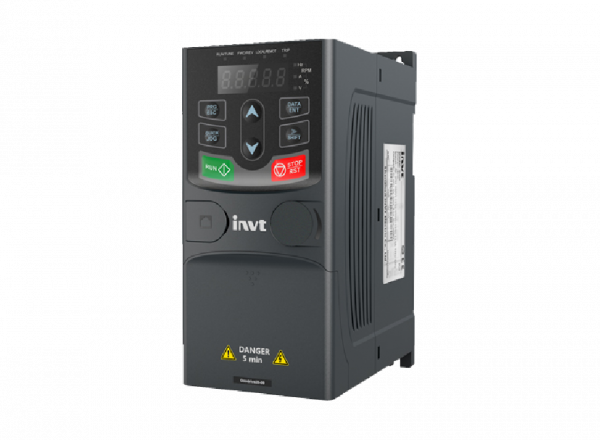

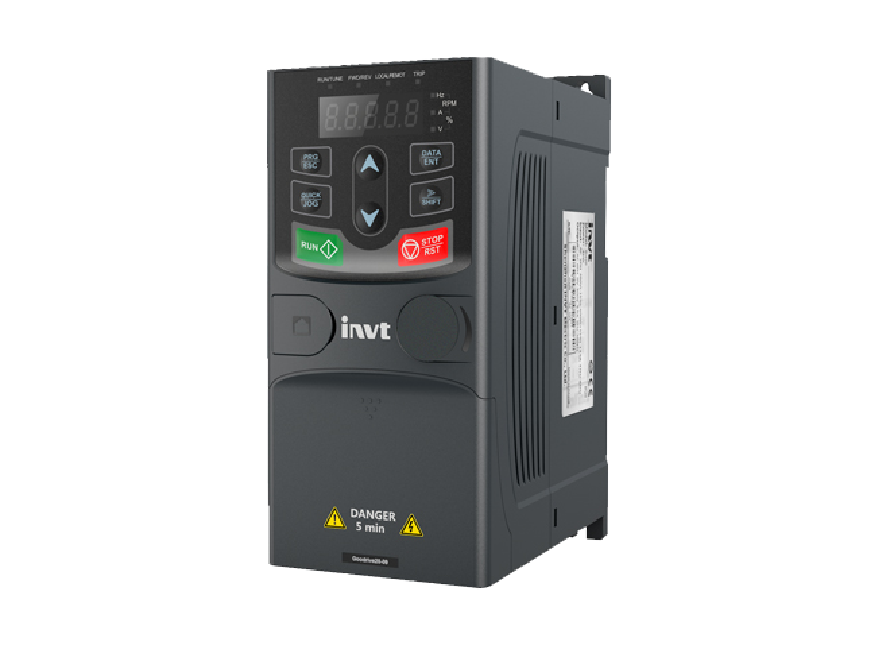

Biến tần INVT GD20-09 điều khiển vector vòng hở cho ứng dụng cẩu trục
Thông số kỹ thuật
| Thương hiệu: INVT | Bảo hành: 24 tháng |
| Chức năng | Thông số kỹ thuật | |
| Công suất ngõ vào | Điện áp ngõ vào (A) | AC 3PH 380V (-15%) – 440V(+10%);
Điện áp định mức: 380V |
| Tần số ngõ vào (Hz) | 50Hz hoặc 60Hz;
Dải cho phép: 47 – 63Hz |
|
| Công suất ngõ ra | Điện áp ngõ ra (V) | 0 – Điện áp ngõ vào (A) |
| Dòng điện ngõ ra (A) | Chi tiết xem trên nhãn biến tần. | |
| Tần số ngõ ra (Hz) | 0 – 150Hz | |
| Tính năng kiểm soát kỹ thuật | Chế độ điều khiển | SVPWM, SVC |
| Loại động cơ | Động cơ không đồng bộ (AM) | |
| Tỷ lệ điều chỉnh tốc độ | Động cơ không đồng bộ: 1: 200 (SVC) | |
| Độ chính xác tốc độ | ± 0.2% (SVC) | |
| Dao động tốc độ | ± 0.3% (SVC) | |
| Đáp ứng mô-men | < 20ms (SVC) | |
| Độ chính xác mô-men | 10% (SVC) | |
| Mô-men khởi động | Động cơ không đồng bộ: 0.25Hz/150% (SVC) | |
| Khả năng quá tải | Phù hợp với các tải hoạt động theo chu kỳ tải S3 (Intermittent periodic dulty) | |
| Khả năng phanh | 100% trong thời gian dài, 120% trong 1 phút và 170% trong 10 giây | |
| Tính năng chạy | Phương thức cài đặt tốc độ (HZ) | Có thể cài đặt tần số thông qua các kênh: Digital,analog, muilti speed, truyền thông Modbus… |
| Tự động điều chỉnh điện áp | Điện áp đầu ra luôn giữ ổn định | |
| Bảo vệ | Hơn 30 chức năng bảo vệ lỗi: quá dòng, quá áp, thiếu điện áp, quá nhiệt, mất pha, thiếu tải và quá tải | |
| Giao diện ngoại vi | Độ phân giải ngõ vào tương tự | ≤ 20mV |
| Độ phân giải ngõ vào số | ≤ 2ms | |
| Analog input | 1 ngõ vào analog: 0-10V/0-20mA. Công suất từ 5.5KW trở lên tích hợp thêm tín hiệu cảm biến nhiệt PT100, có thể cài đặt lựa chọn ngõ vào analog input hoặc PT100 thông qua công tắc gạt DIP. | |
| Ngõ vào số | Hỗ trợ nguồn bên trong 24V
Hỗ trợ ngõ vào điện áp của nguồn điện bên ngoài (-20%)24–48VDC(+10%) và (-10%)24–48VAC(+10%) Thiết bị đầu cuối đầu vào hai chiều, hỗ trợ đồng thời các phương thức kết nối NPN và PNP |
|
| Relay output | 3 ngõ ra rơle có thể lập trình
RO1A: NO thường mở; RO1B: NC thường đóng; RO1C: chung RO2A: NO; RO2C: chung RO3A: NO; RO3C: chung Công suất tiếp điểm: 3A/AC 250V, 1A/DC 30V |
|
| Khác | Nhiệt độ môi trường hoạt động | -10°C–+50°C. Giảm hiệu suất biến tần khi nhiệt độ vượt quá 40°C |
| IP rating | IP20 | |
| Mức độ ô nhiễm | Mức độ 2 | |
| Phương pháp làm mát | Làm mát bằng gió cưỡng bức | |
| Bộ hãm | Được tích hợp trong toàn bộ series | |
| Altitude | Dưới 1000m. Yêu cầu giảm dần khi độ cao vượt quá 1000m. Giảm 1% cho mỗi lần tăng 100m trên 1000m. | |
| Cuộn kháng DC | Từ công suất 18,5kW trở lên được trang bị cuộn kháng DC tích hợp. | |
| Bộ lọc điện từ | Dòng 3PH 380V 5,5kW trở lên có thể đáp ứng các yêu cầu của IEC61800-3 C3 bằng cách kết nối jumper J10; các công suất khác có thể đáp ứng các yêu cầu của IEC61800-3 C3 sau khi được cấu hình với các bộ lọc bên ngoài tùy chọn.
Toàn bộ công suất có thể đáp ứng các yêu cầu của IEC61800-3 C2 sau khi được cấu hình với các bộ lọc bên ngoài tùy chọn. |
|
- Bảo hành 24 tháng
- Bảo trì trọn đời
- Luôn có kỹ sư hỗ trợ 24/24
- Thanh toán linh hoạt, giao hàng trước thủ tục sau
Đặc tính kỹ thuật
- Bộ hãm tích hợp được cấu hình cho toàn bộ công suất biến tần GD20-09.
- Thiết kế đầu cuối chuyên dụng, đa dạng lựa chọn.
- Ứng dụng logic phanh chuyên dụng:
- Logic phanh chuyên dụng: tích hợp xác minh mô-men xoắn để đạt được vận hành an toàn, không bị trượt sau khi thiết lập mô-men xoắn.
- Hỗ trợ chọn hướng và chọn phanh khi chuyển đổi FWD/REV để đáp ứng các yêu cầu khởi động khác nhau một cách linh hoạt.
- Ứng dụng macro: Tích hợp nhiều macro ứng dụng cẩu trục, hỗ trợ các macro do người dùng xác định, dễ dàng cài đặt và sử dụng.
- Điều khiển động cơ roto hình côn: Giúp điều chỉnh từ thông dựa trên các đặc tính của động cơ rôto hình nón để thực hiện điều khiển đóng và nhả phanh nhanh, đơn giản hóa các bước chạy thử và đảm bảo an toàn cho thiết bị.
Ứng dụng
Palăng điện, cẩu trục, cần cẩu châu Âu, giàn cẩu…
